Описание

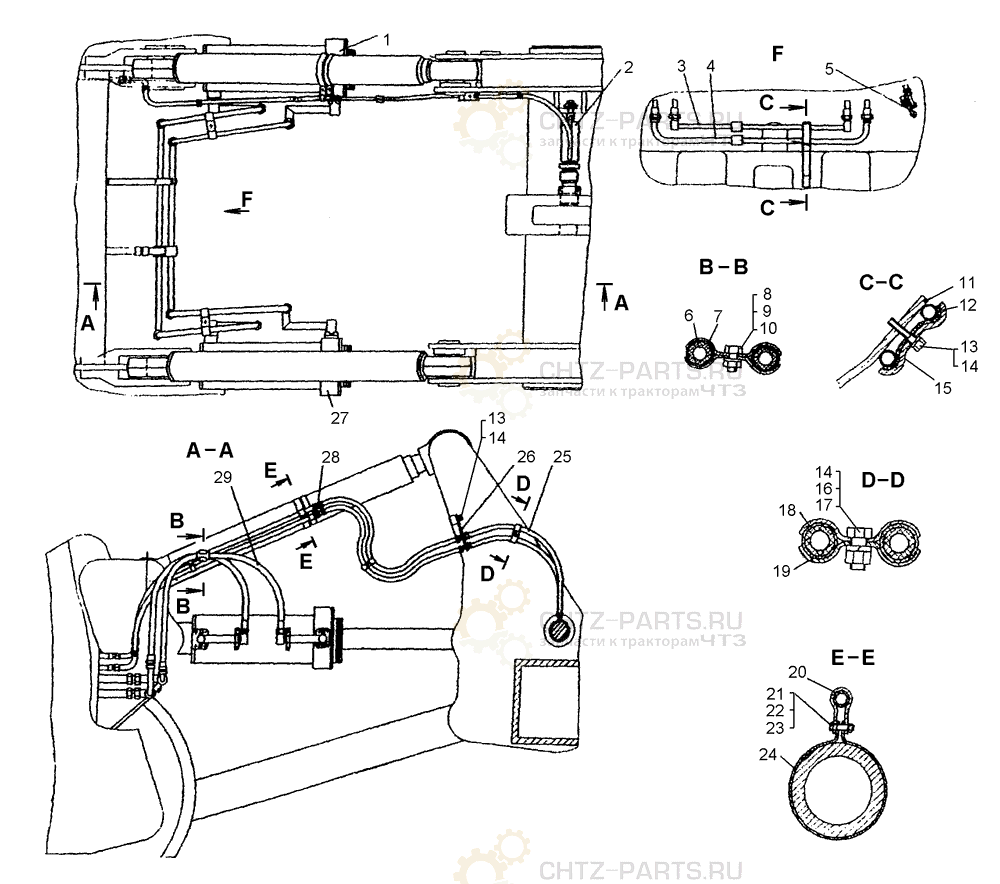

Гидрооборудование рыхлителя ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	748-72-1СП	Гидрооборудование рыхлителя
1	749-72-253-01СП	Гидроцилиндр (правый)	1
2	749-72-189СП	Гидроцилиндр	1
3	748-72-121СП	Труба	1
4	748-72-120СП	Труба	1
5	748-72-122СП	Труба	1
6	749-72-386	Втулка	4
7	749-72-385	Скоба	4
8	–	Болт М16-6g×40.58.019	2
9	–	Гайка М16-7Н.6.019	2
10	–	Шайба 16 ОТ 65Г 09	2
11	748-72-276	Кронштейн	1
12	748-72-277	Прокладка	1
13	–	Болт М12-6g×55.58.019	1
14	–	Шайба 12 ОТ 65Г 09	2
15	748-72-278	Хомут	1
16	–	Болт М12-6g×30.58.019	1
17	–	Гайка М12-7Н.6.019	3
18	749-72-324	Втулка	6
19	749-72-323	Хомут	6
20	700-54-228	Хомут	2
21	–	Болт М10-6g×35.58.019	1
22	–	Гайка М10-7Н.6.019	2
23	–	Шайба 10 ОТ 65Г 09	2
24	700-54-242	Хомут	2
25	50-26-484-06СП; 50-26-484-07СП ¹; 50-26-484-08СП ²	Рукав 12	6
26	749-72-211СП	Переходник	1
27	749-72-253СП	Гидроцилиндр (левый)	1
28	700-57-390	Штуцер	2
29	50-26-487-04СП; 50-26-487-05СП ¹; 50-26-487-06СП ²	Рукав 25	4
¹ Для тропиков. ² Для условий ХЛ.

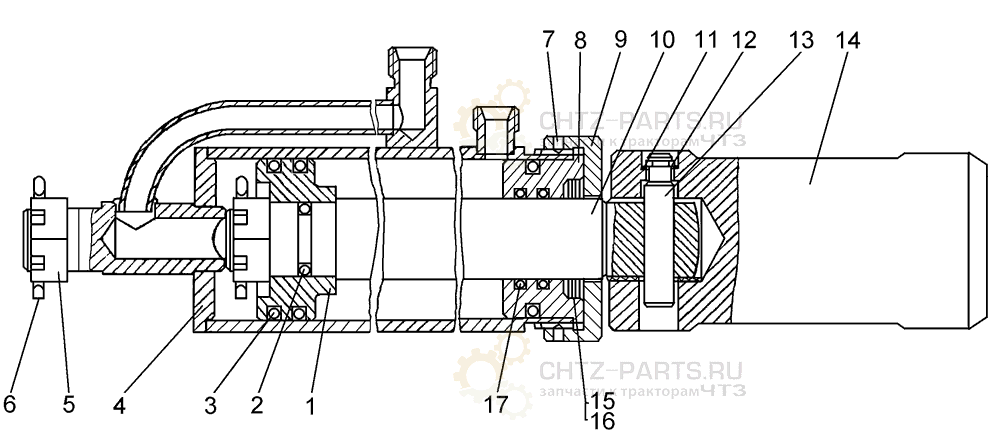

Гидроцилиндр рыхлителя ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	749-72-189СП	Гидроцилиндр
1	749-72-287	Поршень	1
2	–	Кольцо 030-035-30-2-2	1
3	–	Кольцо 070-080-58-2-2	3
4	749-72-190СП	Гильза	1
5	–	Гайка М30×2-7Н.05.019	2
6	–	Шплинт 6.3×63.019	2
7	–	Винт М6-8g×8.45Н.019	2
8	749-72-289	Крышка	1
9	749-72-290	Гайка	1
10	749-72-288	Шток	1
11	700-39-523	Кольцо	1
12	700-31-1118	Шайба	1
13	749-98-84	Штифт	1
14	749-98-321	Палец	1
15	749-72-291	Чистик	8
16	749-72-291-01	Чистик	4
17	–	Кольцо 040-048-46-2-2	2

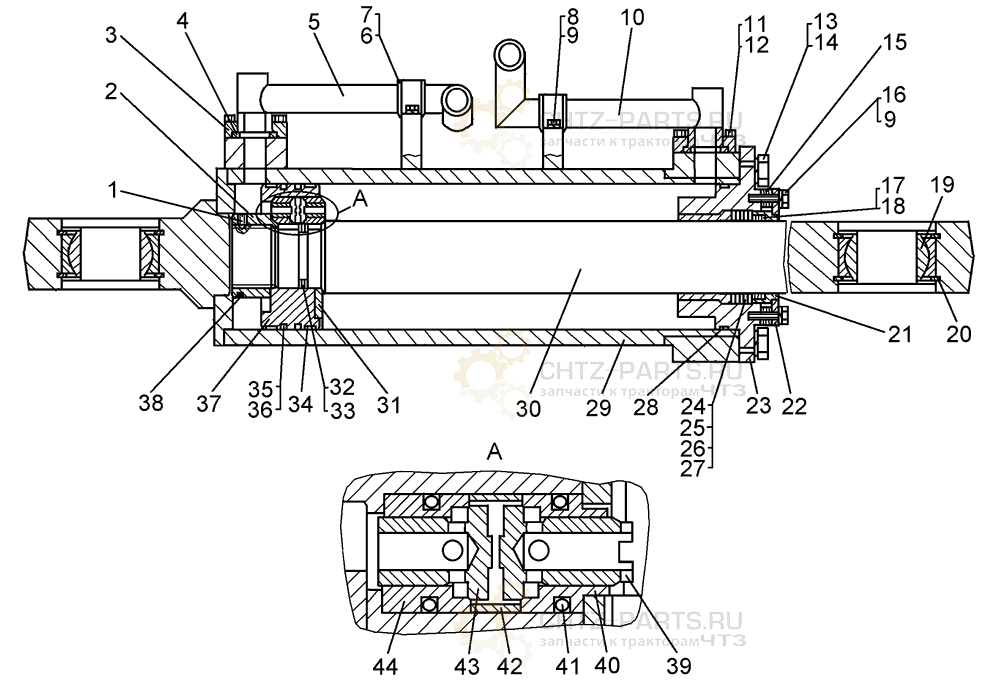

Гидроцилиндр рыхлителя ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	749-72-253СП; 749-72-253-01СП	Гидроцилиндр
1	749-72-268	Винт	1
2	749-72-267	Гайка	1
3	749-72-368	Полуфланец	4
4	–	Кольцо 040-048-46-2-2	2
5	749-72-239СП ¹; 749-72-238СП ²	Маслопровод	1
6	749-72-367	Втулка	2
7	749-72-366	Хомут	2
8	–	Болт М12-6g×20.46.019	4
9	–	Шайба 12 ОТ 65Г 09	16
10	749-72-249СП ¹; 749-72-250СП ²	Маслопровод	1
11	–	Болт М14-6g×45.58.019	8
12	–	Шайба 14 ОТ 65Г 09	8
13	–	Болт М24-8g×65.58.019	12
14	–	Шайба 24Т 65Г 09	12
15	749-72-261	Шайба регулировочная	78
16	–	Болт М12-6g×35.58.019	12
17	749-72-259-01	Чистик	8
18	749-72-259	Чистик	16
19	–	Подшипник ШСЛ-80	2
20	700-58-2084	Кольцо	4
21	749-72-269	Втулка	1
22	749-72-258	Скребок	1
23	749-72-237СП	Крышка	1
24	749-72-427 –	Кольцо опорное; Кольцо опорное КО 100×125-2	1
25	–	Кольцо 190-200-58-2-2	1
26	–	Манжета М100×125-2	3
27	749-72-428; –	Кольцо нажимное; Кольцо нажимное КН 100×125-2	1
28	749-72-376; 749-72-376-01	Кольцо распорное	1
29	749-72-234СП	Корпус	1
30	749-72-257-01	Шток	1
31	749-72-425	Кольцо	1
32	749-72-263; 749-72-263-01	Кольцо распорное	2
33	–	Кольцо 079-085-36-2-2	1
34	749-72-378 –	Втулка; Кольцо Е21-200-20-4	2
35	749-72-377; 749-72-377-01	Кольцо	2
36	–	Кольцо 180-190-58-2-2	2
37	749-72-424	Поршень	1
38	749-72-264	Кольцо защитное	1
39	749-72-423	Клапан	1
40	749-72-420	Втулка	1
41	–	Кольцо 024-030-36-2-2	2
42	749-72-421	Втулка	1
43	749-72-422	Клапан	1
44	749-72-419	Втулка	1
¹ Для 749-72-253СП. ² Для 749-72-253-01СП
